1. Test Point là gì?

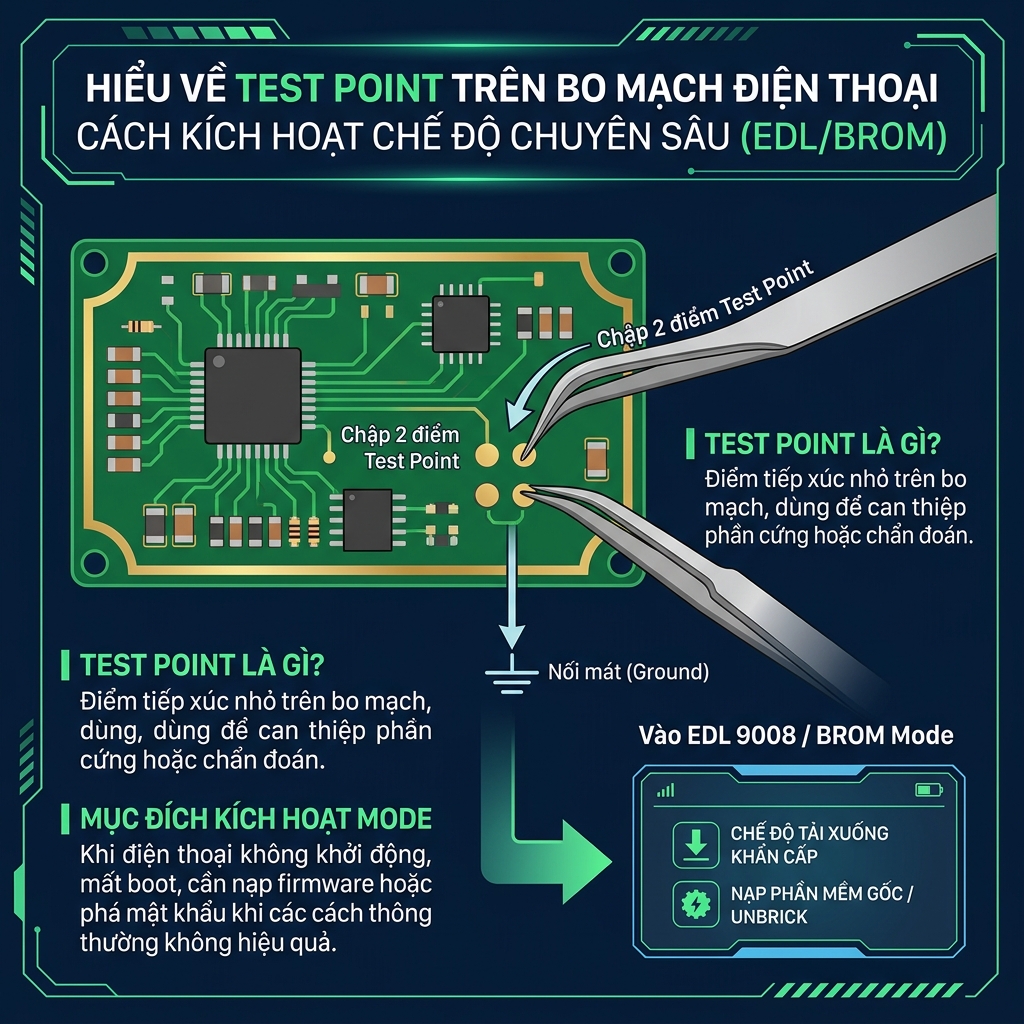

Test point là các điểm tiếp xúc trên mainboard điện thoại, khi chập (short) lại với nhau sẽ ép máy vào chế độ download cấp thấp như EDL 9008 (Qualcomm) hoặc BROM (MediaTek). Đây là phương pháp phần cứng dùng khi máy brick, không vào được Recovery hay Fastboot.
Test Point là phương pháp chập mạch (short circuit) hai điểm cụ thể trên mainboard của điện thoại để đưa máy vào chế độ download cấp thấp (low-level download mode) như EDL Mode hoặc BROM Mode. Các điểm này thường là các pad nhỏ trên PCB được nhà sản xuất thiết kế sẵn cho mục đích test và development.
1.1. Nguyên lý hoạt động
Khi điện thoại khởi động, bootloader sẽ kiểm tra trạng thái của các pin đặc biệt:
- Nếu pin ở trạng thái bình thường → Boot vào hệ điều hành
- Nếu pin bị ground (nối đất) qua test point → Boot vào chế độ download cấp thấp
Bằng cách chập test point với GND (ground/đất), ta "đánh lừa" bootloader để vào chế độ download mà không qua các kiểm tra bảo mật thông thường.
💡 Mẹo Pro: Trước khi tháo máy tìm test point, hãy thử các cách phần mềm trước: giữ Vol Down + cắm USB (EDL), dùng ADB command
adb reboot edl, hoặc dùng EDL Cable. Chỉ tháo máy khi tất cả đều thất bại.
1.2. Các loại Test Point phổ biến
- EDL Test Point: Dùng cho chip Qualcomm, đưa máy vào EDL Mode (Emergency Download Mode)
- BROM Test Point: Dùng cho chip MediaTek, đưa máy vào BROM/Preloader Mode
- Download Mode Test Point: Dùng cho Samsung (chip Exynos/Qualcomm), đưa máy vào Download Mode
💬 Kinh nghiệm thực tế từ thuetaikhoan.com.vn:
Trong số các case sửa chữa cần test point, Xiaomi chiếm khoảng 60% do cơ chế EDL Auth. Samsung ít cần nhất (chỉ ~5%) vì Download Mode dễ vào bằng phím. Mẹo: luôn thử EDL Cable trước khi tháo máy — nếu model hỗ trợ sẽ tiết kiệm 15-20 phút.
2. Khi nào cần sử dụng Test Point?
Có 4 tình huống chính cần dùng test point: máy brick hoàn toàn, không vào được Download Mode bằng phím, cần bypass EDL Auth trên Xiaomi, và unbrick máy dead boot. Test point là giải pháp cuối cùng khi mọi cách phần mềm đã thất bại.
2.1. Máy brick (chết boot)
Đây là trường hợp phổ biến nhất cần test point:
- Máy không lên nguồn hoàn toàn (không LED, không rung)
- Máy bị stuck ở logo khởi động
- Flash firmware sai gây brick
- Xóa partition quan trọng (boot, system...)
2.2. Không vào được Download Mode thông thường
- Nút Volume hỏng, không nhấn được tổ hợp phím
- Bảo mật chặn truy cập EDL/BROM bằng phím
- ROM đã disable chế độ download
2.3. Bypass bảo mật EDL Auth (Xiaomi)
Xiaomi từ MIUI 10+ yêu cầu EDL Authorization từ server để vào EDL Mode qua phím. Test point có thể bypass một số trường hợp EDL Auth.
2.4. Unbrick máy dead boot
Khi máy hoàn toàn không phản hồi, test point là cách duy nhất để máy tính nhận thiết bị và tiến hành flash cứu máy.
3. EDL Mode và BROM Mode hoạt động như thế nào?
EDL Mode (Emergency Download Mode) là chế độ cấp thấp trên chip Qualcomm, cho phép giao tiếp trực tiếp với CPU qua cổng 9008 để flash firmware. BROM Mode tương tự nhưng dành cho chip MediaTek, giao tiếp qua Preloader port. Cả hai đều bỏ qua bootloader và hệ điều hành.

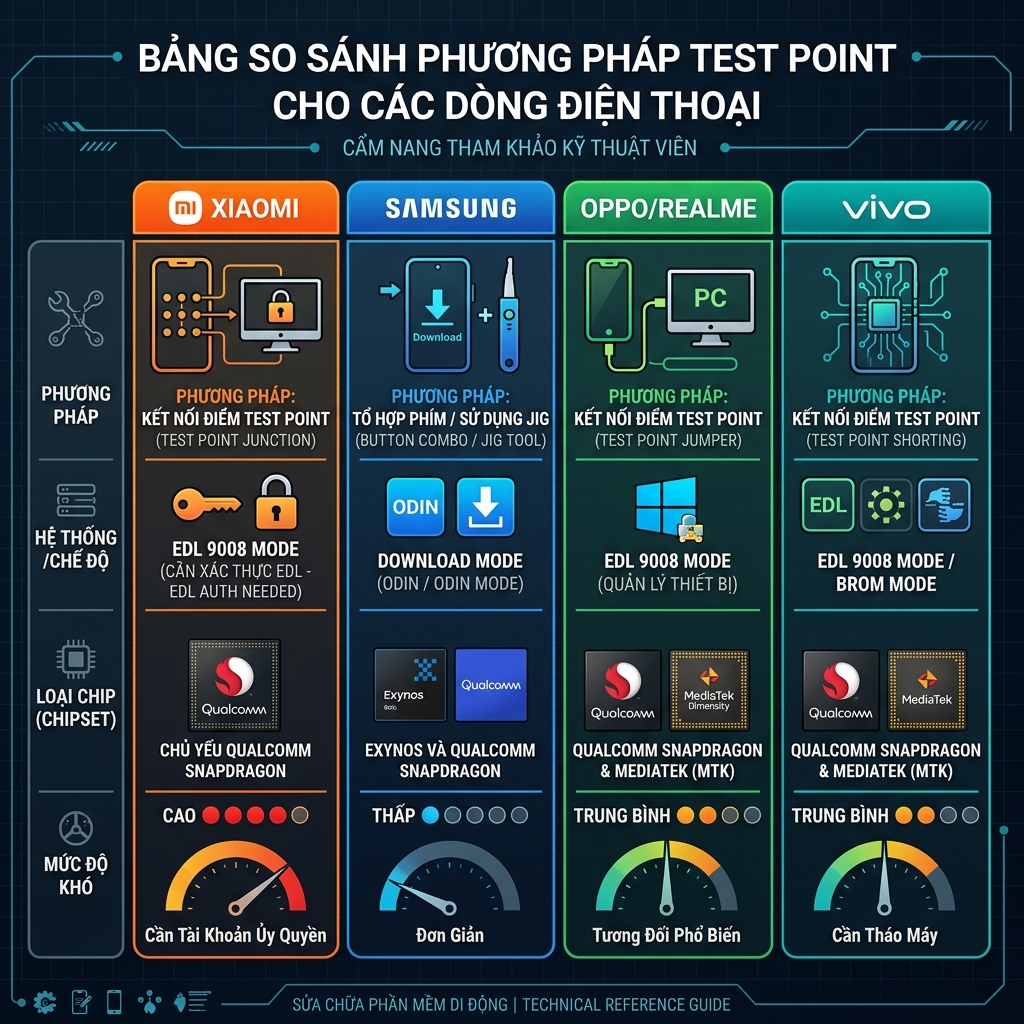

| Chế độ | Chip | Hãng | Cách vào thông thường | Port khi vào mode |
|---|---|---|---|---|
| EDL Mode (9008) | Qualcomm | Xiaomi, Oppo, Vivo, OnePlus... | Vol Down + Vol Up + USB hoặc ADB reboot edl | Qualcomm HS-USB QDLoader 9008 |
| BROM/Preloader | MediaTek | Oppo, Vivo, Realme, Xiaomi MTK | Vol Down + USB (máy tắt) | MediaTek Preloader USB VCOM |
| Chế độ tải xuống | Exynos/Qualcomm | Samsung | Vol Down + Vol Up + USB | Samsung Mobile USB Modem |
| Fastboot | Qualcomm/MTK | Xiaomi, Google, OnePlus... | Vol Down + Power | Android Bootloader Interface |
4. Test Point cho Xiaomi/Redmi/POCO
Xiaomi là hãng cần test point nhiều nhất do cơ chế EDL Auth từ MIUI 10+. Khi không có EDL Authorization từ server Xiaomi, test point là cách duy nhất để vào EDL Mode trên nhiều model.
4.1. Tại sao Xiaomi cần Test Point?
Từ MIUI 10, Xiaomi áp dụng EDL Authorization - yêu cầu xác thực từ server Xiaomi để vào EDL Mode. Nếu không có auth, máy sẽ không vào được EDL qua phím. Test point có thể bypass một số trường hợp này.
4.2. Vị trí Test Point một số model
- Redmi Note Series: Thường nằm gần CPU hoặc khu vực SIM slot
- POCO Series: Tương tự Redmi, cần tra sơ đồ cụ thể
- Xiaomi 14/13/12: Model mới có test point phức tạp hơn
5. Cách tìm test point cho Oppo/Realme?
5.1. Oppo/Realme chip Qualcomm
Cần test point để vào EDL 9008. Vị trí thường gần:
- Khu vực CPU Qualcomm
- Gần SIM card reader
- Một số model cần chập với GND của pin
5.2. Oppo/Realme chip MediaTek
Cần test point để vào BROM Mode khi không vào được bằng Vol Down. Vị trí thường gần khu vực CPU MediaTek.
6. Test Point cho Vivo khác gì các hãng khác?
Vivo có cả model Qualcomm và MediaTek:
- Vivo Qualcomm: Test point vào EDL 9008
- Vivo MediaTek: Test point vào BROM/Meta Mode
Vị trí test point Vivo thường gần CPU hoặc flash memory.
7. Test Point cho Samsung
Samsung ít khi cần test point vì Download Mode khá dễ vào. Tuy nhiên, một số trường hợp cần:
- Máy brick hoàn toàn không vào được chế độ download
- Nút Volume hỏng
Samsung test point phức tạp hơn và thường cần JIG cable hoặc JTAG thay vì test point đơn giản.
8. Hướng dẫn thực hiện test point từng bước

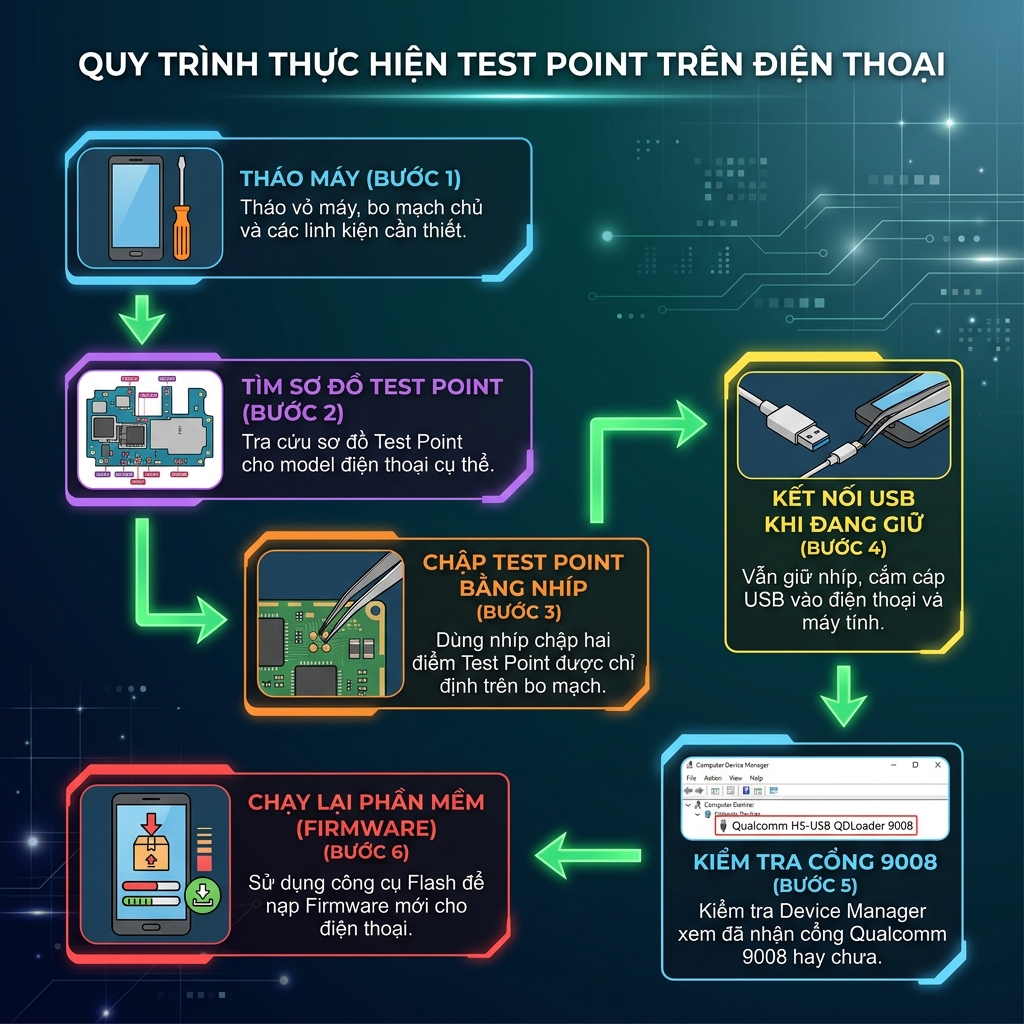

Quy trình test point gồm 4 bước chính: tháo máy, tìm sơ đồ test point đúng model, chập 2 điểm và cắm USB, sau đó flash firmware bằng tool phù hợp. Dưới đây là hướng dẫn chi tiết từng bước.
Bước 1: Chuẩn bị
- Tua vít chuyên dụng để tháo máy
- Nhíp hoặc dây đồng mảnh để chập test point
- Sơ đồ test point đúng model (tìm trên mạng)
- Cáp USB tốt
- Driver đã cài sẵn trên máy tính
- Tool flash (QFIL, SP Flash Tool, MiFlash...)
Bước 2: Tháo máy và xác định Test Point
- Tháo nắp lưng điện thoại
- Tháo pin (nếu pin rời) hoặc ngắt kết nối pin (pin liền)
- Tìm mainboard và xác định vị trí test point theo sơ đồ
- Thường là 2 điểm nhỏ cần chập với nhau hoặc chập với GND
Bước 3: Thực hiện Test Point
- Dùng nhíp hoặc dây đồng chập 2 điểm test point (hoặc chập test point với GND)
- Giữ chập, đồng thời cắm cáp USB vào máy tính
- Kiểm tra Device Manager trên máy tính
- Nếu thành công, sẽ thấy port mới (Qualcomm 9008, MediaTek Preloader...)
- Sau khi máy tính nhận port, có thể bỏ chập
- Tiến hành flash bằng tool tương ứng
Bước 4: Flash firmware
- Qualcomm (9008): Dùng QFIL, MiFlash, hoặc phần mềm như UnlockTool
- MediaTek (Preloader): Dùng SP Flash Tool hoặc phần mềm có hỗ trợ MTK
- Samsung: Dùng Odin hoặc công cụ như UnlockTool
💬 Dữ liệu thực tế từ hệ thống thuetaikhoan.com.vn:
Tỉ lệ thành công khi test point đúng sơ đồ đạt trên 95%. Lỗi thường gặp nhất là chập sai điểm (3%) và cáp USB kém chất lượng (2%). Với UnlockTool, nhiều trường hợp không cần test point vì tool hỗ trợ vào EDL bằng ADB command, tiết kiệm thời gian đáng kể.
9. EDL Cable - Giải pháp thay thế không cần tháo máy
EDL Cable (hay Deep Flash Cable) là loại cáp USB đặc biệt có thể đưa một số model vào EDL Mode mà không cần tháo máy để test point.
9.1. Nguyên lý EDL Cable
EDL Cable có các resistor đặc biệt trên data line, khi cắm vào điện thoại sẽ trigger EDL Mode tự động.
9.2. Ưu điểm
- Không cần tháo máy
- Không có rủi ro hỏng mainboard
- Nhanh và tiện lợi
9.3. Nhược điểm
- Không phải model nào cũng hỗ trợ
- Một số model mới đã chặn EDL Cable
- Cần mua cáp riêng
⚠️ Cảnh báo quan trọng: KHÔNG BAO GIỜ chập test point khi pin còn kết nối. Luôn ngắt pin trước, chập test point, rồi mới cắm USB. Chập khi có nguồn có thể gây đoản mạch và hỏng IC nguồn vĩnh viễn.
10. Lưu ý quan trọng khi làm Test Point
Test point là thao tác phần cứng có rủi ro cao nếu thực hiện sai. Dưới đây là 5 lưu ý quan trọng nhất để tránh hỏng mainboard.
- Mất bảo hành: Tháo máy sẽ mất bảo hành chính hãng
- Rủi ro hỏng mainboard: Chập sai điểm có thể gây đoản mạch, hỏng CPU/IC
- Cần đúng sơ đồ: Mỗi model có test point khác nhau, dùng sai sơ đồ có thể gây hỏng
- Cẩn thận với ESD: Tĩnh điện có thể hỏng linh kiện - nên có dây tiếp đất
- Khuyên để thợ chuyên nghiệp: Nếu không có kinh nghiệm, nên mang đến tiệm
11. Câu hỏi thường gặp (FAQ)
👉 Xem thêm: Test Point EDL 9008 Samsung Galaxy A01 Core (SM-A015) - Vi Tri Testpoint Vao EDL Mode
👉 Xem thêm: Test Point EDL 9008 Samsung Galaxy A01 (SM-A013F) - Vi Tri Testpoint Vao EDL Mode
👉 Xem thêm: Test Point EDL 9008 Samsung Galaxy A03 (SM-A032F) - Vi Tri Testpoint Vao EDL Mode
Test point có bypass được EDL Auth Xiaomi không? Một số trường hợp có thể, nhưng không phải tất cả. Xiaomi model mới (2023+) có bảo mật EDL Auth ở mức hardware, test point không bypass được. Cần dùng EDL Auth credit từ tool.
Không tìm thấy sơ đồ test point cho model của mình?
Thử tìm trên: GSM Forum, 4PDA (tiếng Nga), YouTube, hoặc hỏi trong các group sửa chữa điện thoại. Nếu không tìm thấy, có thể model đó chưa có sơ đồ public hoặc không cần test point.
Chập test point có hỏng máy không?
Nếu chập đúng điểm thì không. Nhưng nếu chập sai hoặc chập với điểm nguồn cao, có thể gây đoản mạch và hỏng IC. Luôn kiểm tra kỹ sơ đồ và dùng nhíp/dây đồng cách điện tốt.
Có thể dùng phần mềm mà không cần test point không?
Nếu máy còn vào được EDL/BROM bằng tổ hợp phím hoặc ADB command, không cần test point. Test point chỉ dùng khi các cách khác thất bại.
EDL Cable có thay thế được test point không?
Một số model hỗ trợ EDL Cable (Deep Flash Cable) để vào EDL Mode mà không cần tháo máy. Tuy nhiên, nhiều model mới từ 2023 đã chặn EDL Cable. Trong trường hợp đó, chỉ có test point mới hoạt động.
Test point có xóa được FRP/Mi Account không?
Test point chỉ giúp vào Download Mode. Sau khi vào được, bạn cần dùng phần mềm (UnlockTool, MiFlash...) để thực hiện xóa FRP/Mi Account.
